5KW调频广播发射机(热插拔)

型号:ZHC618F-5000W

规格:专业广播级

参考价:¥请询价

产品简介:该5KW调频立体声发射机(4只热插拔模块)是一款性能卓越的广播级立体声调频广播发射机,用于专业广播电台无线覆盖。为了提高发射机的可靠性,在设计理念上,该发射机在关键部分均采用冗余设计以期达到发射机长期稳定运行。由于采用了热插拔结构,故可在不停机的情况下对发射机的部件进行维修和复原。

ZHC618F-5000W调频广播发射机



产品概述

  5KW调频立体声发射机(4只热插拔模块)是一款性能卓越的广播级立体声调频广播发射机,用于专业广播电台无线覆盖。为了提高发射机的可靠性,在设计理念上,该发射机在关键部分均采用冗余设计以期达到发射机长期稳定运行。由于采用了热插拔结构,故可在不停机的情况下对发射机的部件进行维修和复原。



技术特点

1. 输出功率富裕量大41.5KW热插拔模块高效合成,最大输出5.5KW。

2. 工作效率高:采用最新高效率LDMOS功放管,满功率射频效率70%以上

3. 输出功率稳定:采用智能化自动功率控制技术(AGC),确保输出功率不随开机时间和环境温度的变化而变化,功率稳定度控制在10W以内。

4. 无用发射小:配备高性能腔体输出滤波器,最大限度减少无用发射。

5. 电源可靠性高:采用4只3.6KW热插拔开关电源N+2并联均流供电,电源容量富裕量大。

6. 双激励器配置:采用双激励器智能自动切换(备用激励器及切换器为可选件),可进一步提高整机可靠性。

7. 数字调频激励器可选配我司最新技术的全数字CD级5G调频激励器,双路数字音频信号(AES/EBU,FPGA+DDS软件无线电编码调制,收听效果已达CD级。也可选配其他优质激励器配套使用。

8. 人机界面友好:采用8英寸真彩色触摸液晶显示屏,实时显示发射机各项工作参数(包括每只功放管的电流);无需任何培训,在屏幕提示下即可操作。

9. 保护功能齐全:具有过功率保护、反射功率过大保护、过温保护、过压保护和过流保护;并可在部分功放模块故障时智能调节输出功率,既维持最大安全功率播出、又可保证故障不会扩大。

10. 防尘性能良好:所有进风口均采用优质滤网、可滤除空气里的灰尘以延长发射机的平均无故障时间。

11. 防雷性能优良:采用国际著名品牌防雷器对交流电源输入进行防雷保护。

12. 真正热插拔功能:在任何情况下,可在不停机的情况下插拔功放模块和电源模块,便于维修和恢复发射机。

13. 定时自动调节输出功率:发射机设定在每天不同时段自动调节输出功率,给电台经济运行带来方便。

14. 先进的遥控遥测接口:通过RS232/RS485接口TCP/IP网络接口访问发射机内部任何参数。

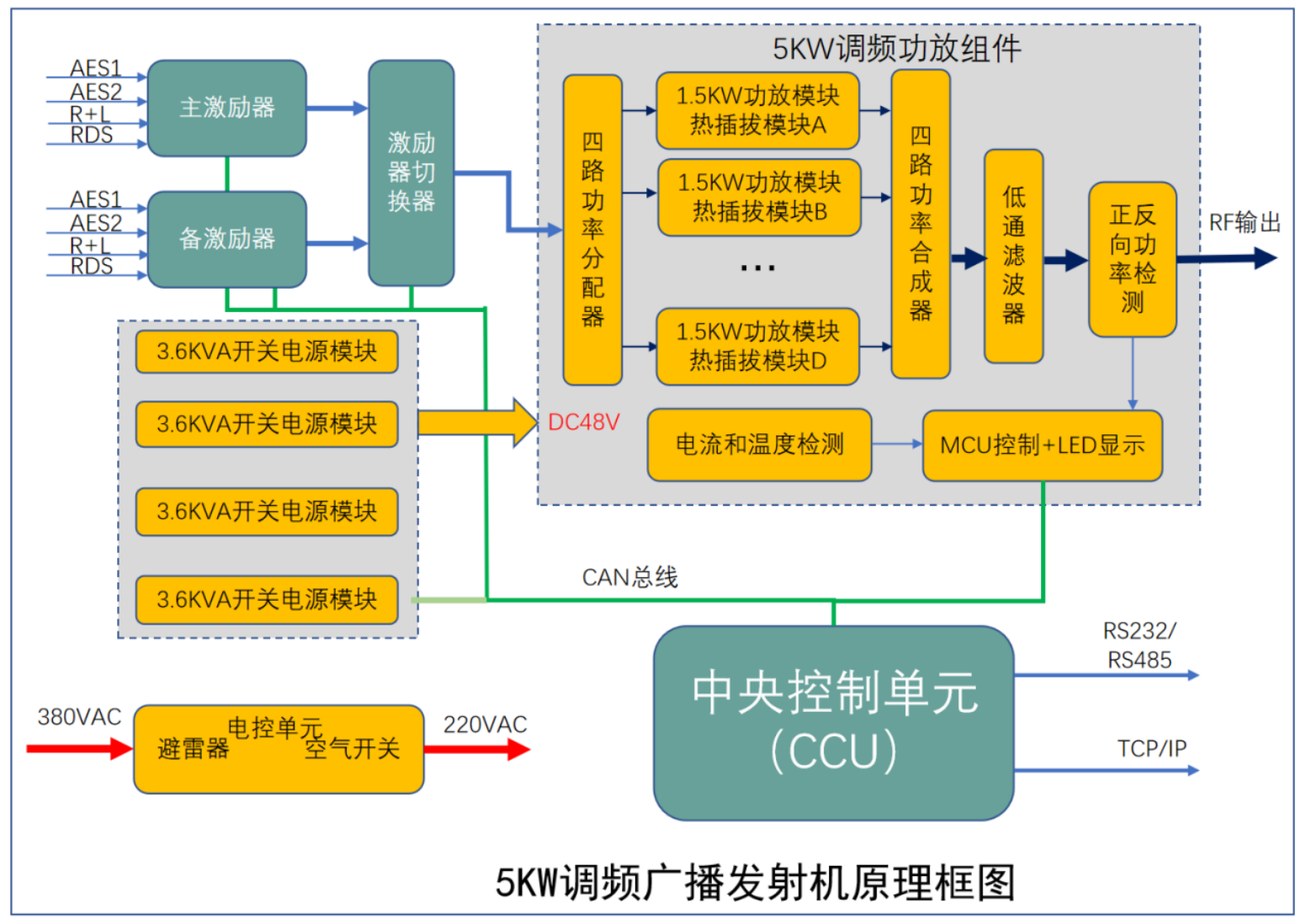

5KW热插拔调频发射机原理框图

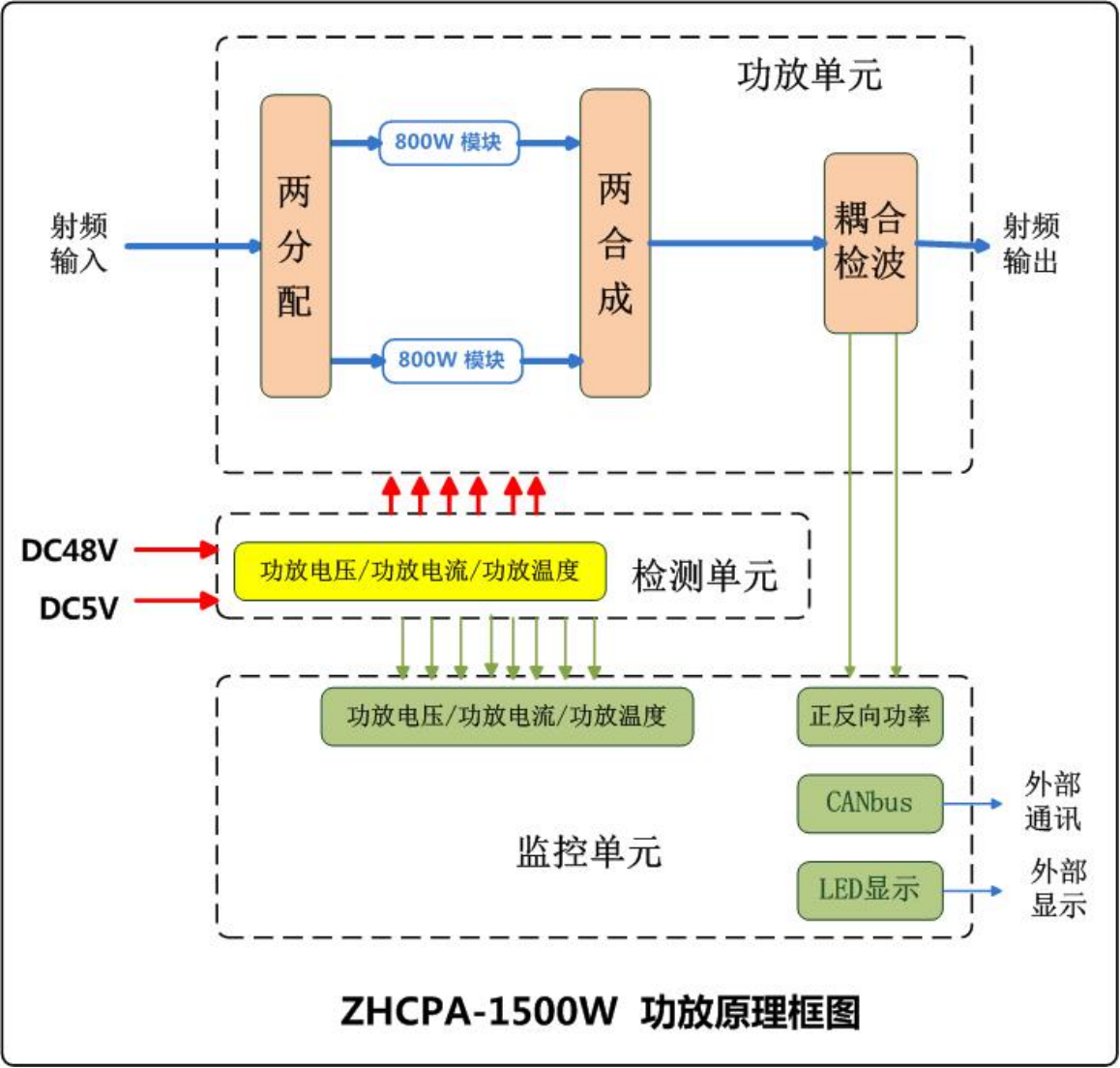

插拔功放原理框图




主要技术参数

1. RF频率范围            87MHz~108MHz  步进10kHz(可定制其他频率)

2. 输出功率             0~5KW  连续可调

3. 输出功率允许偏差      ±10%

4. 输出功率稳定度         ±3

5. 输出阻抗             50Ω

6. RF输出连接器          EIA1-5/8法兰或φ40直馈

7. 残波辐射              -80dB

8. 寄生调幅              -55dB

9. 载频允许偏差          ±200Hz

10. 模拟音频输入          -12dBm~+8dBm

11. 音频电平增益          -15dB~+15dB  步进0.1dB

12. 模拟音频输入阻抗       600Ω 平衡 卡侬

13. 数字音频输入阻抗       110Ω 平衡 卡侬

14. AES/EBU输入电平        0.2~10Vpp

15. AES/EBU采样率         30kHz~96kHz

16. SCA/RDS输入           BNC 型连接器

17. 音频预加重           0μs、50μs、75μs

18. 频率响应            ±0.05dB 30Hz~15000Hz

19. 左右声道电平差        0.01dB(100%调制)

20. 立体声分离度         70dB   30Hz~15000Hz

21. 立体声信噪比         90dB   1KHz,100%调制

22. 失真度             0.01%   30Hz~15000Hz

23. 散热方式           强迫对流

24. 温度范围         -5℃~+45℃

25. 海拔高度           4500m

26. 机箱标准           19英寸 宽(570mm)×高(1565mm)×深(1050mm)

27. 整机重量           270Kg



其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》
