1KW 一体化调频广播发射机

产品概述

ZHC618F- 1000W/C7 型调频广播发射机是一款具有极高技术性能、超高可靠性、体积小、重量轻、易维护的一体化高品质调频广播发射机。该发射机采用最先进的软件无线电技术，使产品性能指标达到国际领先水平 。采用双功放模块、互为备份；采用大容量热插拔功放电源，在不打开发射机的情况下可以维护更换功放电源。

技术特点

•     全过程数字化处理（FPGA+DDS），使调频广播达到 CD 般音质的完美听觉效果

•     采用双功放模块并联工作，相互备份，可大幅降低发射机的停播几率

•    采用大功率（4KVA）热插拔电源模块，冗余量大，可靠性高，便于维护

•     支持多种音频信号源输入（可按优先级自动选择，优先级可自定义）：

        出厂默认为：

➢   AES/EBU 数字音频信号输入（最高优先级）

➢   模拟立体声模拟音频信号输入（第 2 优先级）

➢   MPX 立体声复合信号输入（第 3 优先级）

•      支持 RDS / SCA 副载波输入

•     可升级为调频同步广播发射机

•      电控 AGC 控制输出功率零漂移

•     完善的过流、过压、过温、过功率、驻波比过大报警及保护功能

•     采用单键飞梭快速键盘输入, 采用 OLED 实时显示工作参数

•     具备 TCP/IP 、RS232 通信接口

•     19 英寸标准机箱，高度 2U，重量只有17kg

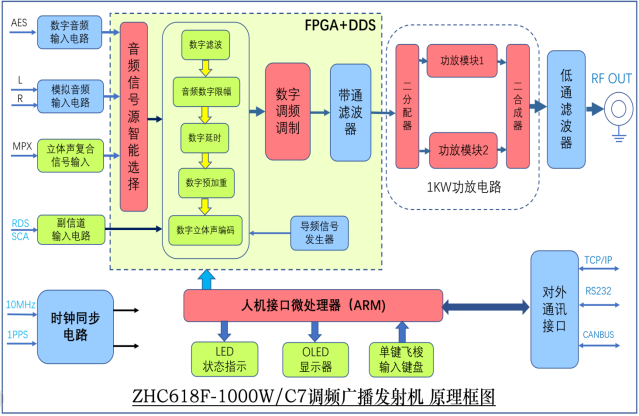

工作原理框图

主要技术参数：（主要参数均具有权威机构检测报告佐证）

1. RF频率范围               87MHz～108MHz 步进10kHz

2. 载频允许偏差           ±200Hz

3. 输出功率                    0～1000W连续可调

4. 输出功率稳定度       ＜±3%（环境温度-10℃～+50℃）

5. RF输出阻抗              50Ω

6. RF输出连接器          L29/L27-50K(7/16”)或其他指定接头

7. 残波辐射                  ＜-80dBc

8. 寄生调幅                   ＜ -55dB

9. 模拟音频输入阻抗    600Ω，平衡卡侬

10. 模拟音频输入电平     -12dBm～+8dBm

11. AES/EBU输入阻抗   110Ω，平衡卡侬

12. AES/EBU输入电平   -60dBFS～0dBFS

13. 音频电平增益            -15dB～+15dB  步进0.1dB

14. RDS/SCA输入           不平衡BNC

15. 音频预加重曲线        0μs /50μs/75μs可选

16. 立体声信噪比           ≥92dB，1KHz，100%调制

17. 总谐波失真               ≤0.01%，30Hz～15000Hz

18. 音频频率响应          ±0.01dB，不加重去重；±0.05dB，加重去重

19. 立体声分离度           ≥73dB，30Hz～15000Hz

20. 左右声道电平差       ≤0.01dB（100%调制）

21. 散热方式                   强迫对流

22. 电源电压                   AC90V～AC265V  / 47Hz～63Hz

23. 机箱尺寸                   19英寸，2U(500mm×484mm×88mm)

24. 整机重量                   17kg

25. 运行温度                   -10℃～+50℃

26. 相对湿度                   ＜95%

其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》
