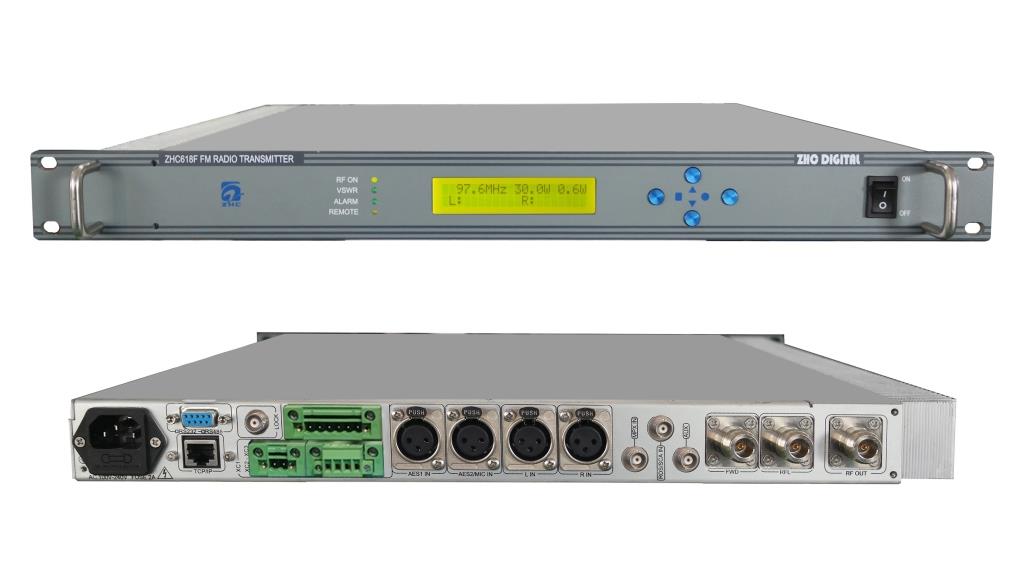

ZHC618F-30W/NF 调频广播发射机(激励器)

产品概述

  该无风机版30W调频立体声广播发射机（激励器），采用独特的无风机自然冷却方式、可避免日后更换风机、风机噪声和吸入灰尘的烦恼，可大幅提升设备的稳定性和可靠性。

该产品采用全新的大规模现场可编程门阵列（FPGA）和高达5G的直接数字频率合成（DDS）技术，取得了迄今为止行业内的最高技术指标，为听众提供了CD般音质的听觉感受。

该产品由音频数字处理及调频调制单元、射频功放单元、主控及显示按键单元以及供电电源单元等四部分组成。该机安装于19英寸1U标准机箱内，所有输入输出信号均从后面板引出。







技术特点

· 全过程数字化处理，达到接近CD音质的完美听觉效果

· 采用大规模现场可编程门阵列（FPGA）技术进行全过程数字处理

· 采用高达5G的直接数字频率合成（DDS）技术，使发射机指标达到巅峰

· 采用高可靠性微处理器（ARM）技术作为主控制器

· 支持多种音频信号源输入（发射机可按优先级自动选择）：

Ø 两路AES/EBU数字音频信号输入（最高和第2优先级）

Ø 一路模拟立体声模拟音频信号输入（第3优先级）

Ø 一路MPX立体声复合信号输入（第4优先级）

· 支持RDS或SCA副载波输入

· 可升级为调频同步广播激励器

· 电控AGC控制输出功率零漂移

· 完善的过流、过压、过温、过功率、驻波比过大报警及保护功能

· 采用LCD实时显示工作参数

· 具备TCP/IP、RS232/RS485通讯接口

· 具备Web页面管理，内置多达1000条详细操作和状态日志

· 具备NTP自动校时功能，可让定时开关机精确到0.01秒

· 优质铝合金材质，19英寸标准机箱，高度1U，重量仅4.35kg

· 整机自然冷却，防灰尘吸入、无更换风机烦恼。

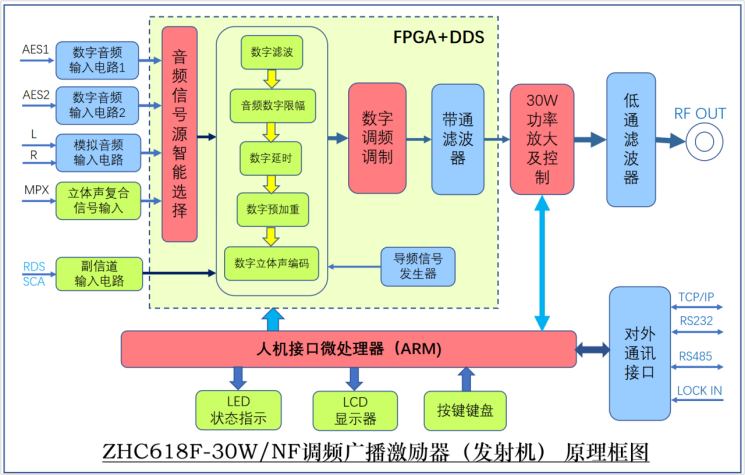

原理框图



主要参数

1. RF频率范围       87MHz～108MHz 步进10kHz（可定制其他频率）

2. 载频允许偏差     ±200Hz

3. 输出功率          0～30W连续可调

4. 输出功率稳定度      ＜±3%（环境温度-10℃～+50℃）

5. RF输出阻抗          50Ω

6. RF输出连接器        N-50K

7. 残波辐射          ＜-70dBc

8. 寄生调幅             ＜ -60dB

9. 模拟音频输入阻抗   600Ω，平衡卡侬

10. 模拟音频输入电平    -12dBm～+8dBm

11. AES/EBU输入阻抗  110Ω，平衡卡侬

12. AES/EBU输入电平  -60dBFS～0dBFS

13. MPX输入阻抗     10KΩ,不平衡BNC

14. MPX输入电平     -15dBm～+15dBm

15. 音频电平增益        -15dB～+15dB  步进0.1dB

16. RDS/SCA输入       不平衡BNC

17. 音频预加重曲线      0μs/25μs /50μs/75μs可选

18. 立体声信噪比        ≥92dB，1KHz，100%调制

19. 总谐波失真           ≤0.01%，30Hz～15000Hz

20. 音频频率响应        ±0.01dB，不加重去重；±0.05dB，加重去重

21. 立体声分离度        ≥73dB，30Hz～15000Hz

22. 左右声道电平差     ≤0.01dB（100%调制）

23. 散热方式            自然冷却（无风机）

24. 电源电压            AC90V～AC265V  / 47Hz～63Hz

25. 机箱尺寸            19英寸，1U(宽440mm×高44mm×深300mm)

26. 整机重量            4.35kg

27. 运行温度           -10℃～+45℃

28. 相对湿度            ＜95%

其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》
