隧道广播近端机

调频隧道广播近端机

型号：ZHC939G

规格：16通道 4光口数字化双向光纤技术壁挂式

产品简介：隧道广播近端机，可数字化处理16路调频广播信号；采用数字化双向光纤技术，可对每台远端机的工作状态进行监测和控制；可将全部或部分通道切换至紧急广播信号。

技术手册

下单购买

产品概述

该调频隧道广播近端机是隧道广播系统中前端信号处理设备，它集射频信号接收处理、应急信号切换、集中监控、电光转换、等功能与一体。它与远端机配套使用，是隧道广播覆盖系统中的主要收发设备。

近端机和远端机通过光缆连接实现数字光纤信号进行传输，远端机与泄漏电缆或发射天线连接可有效覆盖隧道无线广播盲区、将广播电台无线信号延伸覆盖到隧道或地下室各个角落。

该产品主要应用于公路隧道、地下停车场、地铁隧道和站厅、民防设施、大型体育场馆、学校、等等需要无线广播补点覆盖的场合。

技术特点

本机从功能模块区分，可分为射频信号接收放大，应急广播切换、射频信号数字处理、集中监控、电光转换等五部分组成。主要技术特点如下：

●一体化、壁挂式、全密封设计，可用于潮湿、多灰、有腐蚀性气体的场合。

●采用大型散热器进行自然冷却，适用于高温环境。

●广播射频信号采用全数字化选频、数字滤波、数字均衡，与外部信号同步效果好。

●在紧急情况下，可让所有16个输出载波都广播应急音频。

●采用模块化设计，维修维护方便。

●具有4个双向光口，组网灵活。组网结构：链型、星型、树型、环行等。

●与系统内各远端机双向通讯，实现对远端机远程集中监控。

●内置4G路由器，可与监测中心服务器进行数据交换。

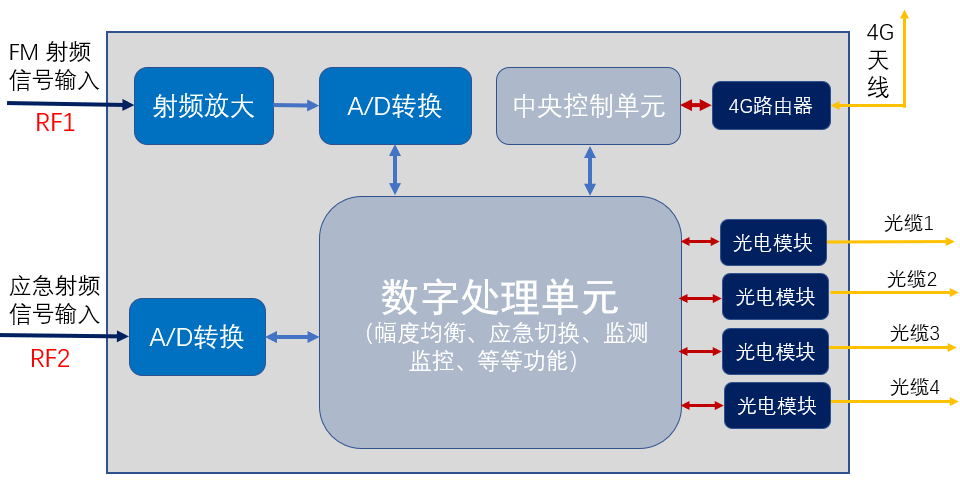

原理框图


技术规格
