ZHC618R-3000W CDR调频广播发射机



产品概述

    该3KW CDR调频立体声发射机（热插拔）是一款性能卓越的广播级立体声CDR调频广播发射机，用于专业广播电台无线覆盖。为了提高发射机的可靠性，在设计理念上，该发射机在关键部分均采用冗余设计以期达到发射机长期稳定运行。由于采用了热插拔结构，故可在不停机的情况下对发射机的部件进行维修和复原。



技术特点

1. 输出功率富裕量大：由3片1.5KW热插拔模块高效合成，最大输出4.5KW。

2. 工作效率高：采用最新高效率LDMOS功放管，满功率CDR射频效率最高可达40%以上。

3. 输出功率稳定：采用智能化自动功率控制技术（AGC），确保输出功率不随开机时间和环境温度的变化而变化，功率稳定度控制在10W以内。

4. 无用发射小：配备高性能腔体输出滤波器，最大限度减少无用发射。

5. 电源可靠性高：采用6只3.5KW热插拔开关电源N+2并联均流供电，电源容量富裕量大。

6. 双激励器配置：采用双激励器智能自动切换（备用激励器及切换器为可选件），可进一步提高整机可靠性。

7. 数字调频激励器：可选配我司最新技术的全数字超CD级5G CDR调频广播激励器，双路数字音频信号（AES/EBU）,FPGA+DDS软件无线电编码调制，收听效果超越CD级。也可选配其他优质激励器配套使用。

8. 人机界面友好：采用8英寸真彩色触摸液晶显示屏，实时显示发射机各项工作参数（包括每只功放管的电流）；无需任何培训，在屏幕提示下即可操作。

9. 保护功能齐全：具有过功率保护、反射功率过大保护、过温保护、过压保护和过流保护；并可在部分功放模块故障时智能调节输出功率，既维持最大安全功率播出、又可保证故障不会扩大。

10. 防尘性能良好：所有进风口均采用优质滤网、可滤除空气里的灰尘以延长发射机的平均无故障时间。

11. 防雷性能优良：采用德国OBO进口高品质防雷器，使用大功率元器件，如火花间隙和压敏电阻等对整机交流电源输入进行防雷保护。

12. 真正热插拔功能：在任何情况下，可在不停机的情况下插拔功放模块和电源模块，便于维修和恢复发射机。

13. 定时自动调节输出功率：发射机可设定在每天不同时段自动调节输出功率，给电台经济运行带来方便。

14. 先进的遥控遥测接口：通过RS232/RS485或接口TCP/IP网络接口访问发射机内部任何参数。

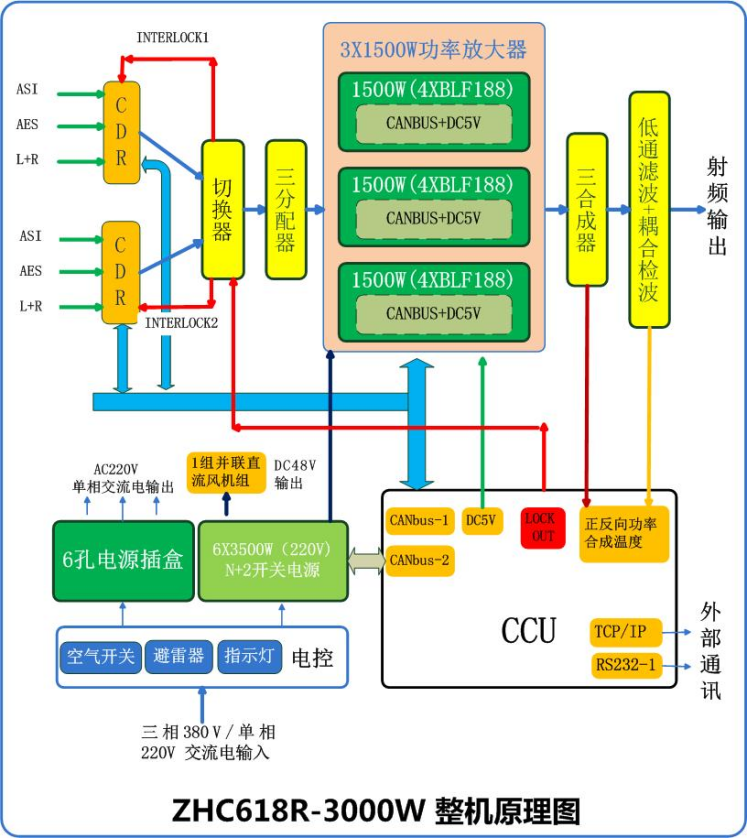

整机原理框图

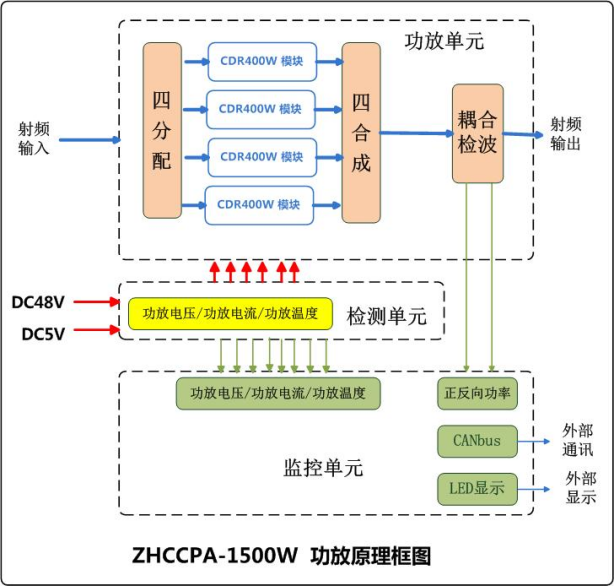

热插拔功放原理框图



主要技术参数

1. 工作频率               87MHz～108MHz

2. 频率调整步长           多频网模式   0.1Hz

单频网模式  0.1Hz

3. 频率稳定度（3个月）   采用内部参考源  ≤1X10^-7

采用外接参考源  ≤1X10^-9

4. 频率准确度             多频网模式      ≤10Hz

单频网模式      ≤1Hz

5. 相位噪声              ≤-80dBc/Hz     @10Hz

                      ≤-95dBc/Hz     @100Hz

≤-105dBc/Hz    @1KHz

≤-115dBc/Hz    @10KHz

≤-125dBc/Hz    @100KHz

≤-130dBc/Hz    @1MHz

6. 负载适应能力          反射损耗≤-18dB(正常工作)

                     反射损耗≤-14dB(允许工作)

7. 频谱模板              -250KHz   ≤-83dB

                            -200KHz  ≤-78dB

                            -110KHz   ≤-73dB

                            -100KHz   ≤-43dB

                             100KHz   ≤-43dB

110KHz   ≤-73dB

                             200KHz   ≤-78dB

                             250KHz   ≤-83dB

8. 带内频谱符合性        ≤1dB

9. 子带间功率均匀性      ≤0.3dB

10. 帯肩                  ≤-50dB

11. 带外杂散              邻频道带内的无用发射功率     ≤-50dB

邻频道带外的无用发射功率     ≤-80dB

12. 射频有效带宽          符合GD/J062-2014中附录A规定

13. 射频输出功率稳定度           ±0.5dB

14. 峰值平均功率比        满足CCDF曲线模板要求

15. 调制误差率（MER）     ≥43dB

16. 整机效率               ≥30%

17. 模拟立体声调频广播技术指标

          1）残波辐射                 ≤-80dB

          2）寄生调幅噪声             ≤-65dB

          3）导频频率偏差              ≤0.5Hz

          4）S信号中38KHz残留分量    ≤-55dB

          5）100%调制频偏             ±75KHz

          6）预加重                   0μs、50μs、75μs

          7）失真（100%调制）   L     ≤0.01%

                                R     ≤0.01%

           8）频率响应（无加、去重）   L     ≤0.01dB

                                       R     ≤0.01dB

           9）频率响应（加、去重）     L     ≤0.01dB

                                       R     ≤0.01dB

          10）信噪比                   L     ≥90dB

                                       R     ≥90dB

          11）左右声道分离度       L→R      ≥70dB

                                   R→L      ≥70dB

          12）左右声道电平差       ≤0.01dB



18. 工作模式：       支持模拟、模数同播和数字工作模式及其切换

19. CDR调制方式：支持QPSK、16QAM、64QAM；LDPC编码码率：支持1/4、1/3、1/2、3/4四种码率；传输模式：支持传输模式1、2、3。

20. 模拟数字信号功率比：-14dB（数字功率可调）

21. 预校正：           线性和非线性

22. 频率参考源切换：   自动/手动

23. 主备激励器切换方式：自动/手动（在主用激励器设备损坏或无输出的情况下）

24. 输出阻抗                50Ω

25. 输出功率                0～额定功率

26. 射频输入连接器            N-50K

27. 射频输出连接器           φ40-50K/φ80-50K或IF70-50K/IF110-50K

28. 激励器输入接口 ：

1）音频信号输入接口

AES/EBU： XLR母头， 110Ω平衡

模拟左/右：XLR母头，600Ω平衡

2）CDR复用码流输入接口（两路信号自动/手动切换）:

ASI接口：BNC（阴型）75Ω

以太网口（100Mbps）：RJ45

3）外接输入标准时钟接口

10MHz：BNC（阴型）50Ω、L

1pps：BNC（阴型）50Ω、TTL电平

TOD：DB9（阴型），波特率9600，RS232串口

29. 射频监测接口：BNC（阴型）50Ω

30. 远程监控接口：RS232/RS485  DB9（阴型）或RJ45以太网接口

31. 防雷：机柜内置避雷器。

32. 散热方式               强迫对流

33. 电源电压               三相AC380V/单相220V

34. 电源频率               50Hz/60Hz

35. 温度范围                   -5℃～+45℃

36. 海拔高度                ≤4500m

37. 机箱标准                19英寸38U

38.  外形尺寸               宽（600mm）×高（1800mm）×深（1050mm

39. 整机重量                360Kg

其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》

GD/J062-2014《调频频段数字音频广播发射机技术要求和测量方法》
