两路模拟音频智能切换器

型号:ZHC348-2011SZ

规格:两路模拟音频平衡输入、智能切换平衡输出、专业级

参考价:¥请询价

产品简介:2路模拟平衡立体声音频输入(支持垫乐),切换后1路数字AES音频输出及1路平衡模拟音频输出(内容相同)。具有手动和自动两种切换模式;断电直通主路;双电源供电、自动倒换。

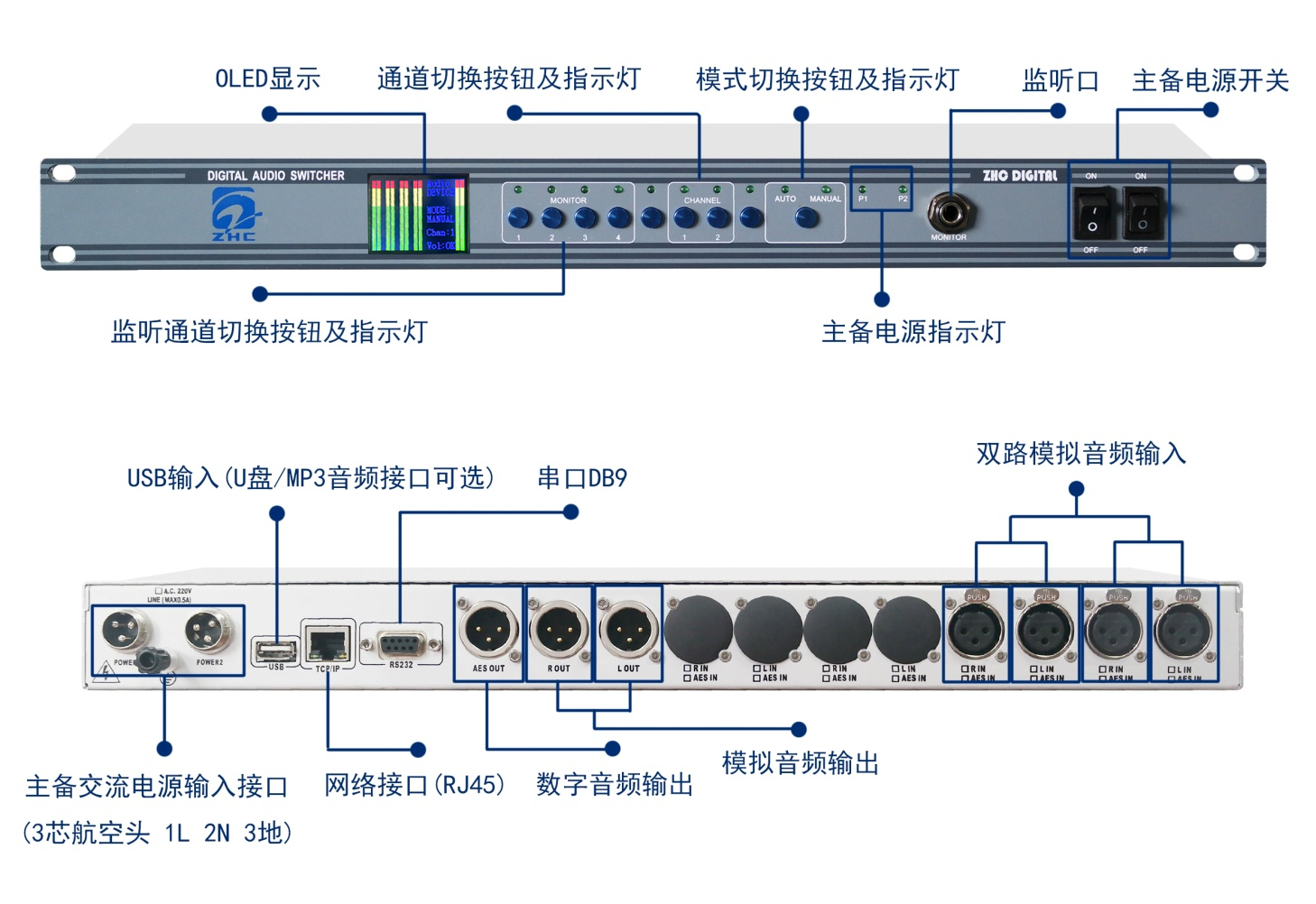

ZHC348-2011SZ智能音频切换器

产品概述

ZHC348-2011SZ智能切换器是一款专业广播级音频切换设备,它支持2路模拟平衡立体声音频输入(支持垫乐),切换后1路数字AES音频输出及1路平衡模拟音频输出(内容相同)。具有手动和自动两种切换模式:在手动状态下可以方便的通过按钮选择所需音频通道;在自动模式下通过智能判断通道音频状态并进行切换。该产品是一款优秀的音频切换设备。




技术特点

l  采用高速MCU处理器控制,性能可靠

l  彩色显示屏动态显示音频电平及设备状态

l  自定义切换时间和切换阈值

l  方便高效的网络(TCP/IP)/RS232控制接口

l  可靠的断电主路直通功能

l  采用双电源冗余设计,提高设备稳定性

l  便捷的监听功能



工作原理框图


技术指标

1. 模拟音频输入电平       -30dBu ~ +15dBu

2. 模拟音频输入阻抗         600Ω

3. 模拟音频输出电平         -30dBu ~ +15dBu

4. 模拟音频输出阻抗         600Ω

5. 数字音频输出阻抗         110Ω

6.工作频率                          20Hz~20KHz

7.音频信噪比                      ≥90dB

8.音频频响                          ≤±0.01dB

9.音频失真度                      ≤0.01%

10.音频立体声分离度        ≥90dB

11.音频左右电平差            ≤0.01dB

12.模数电平对应关系        0dBu模拟音频信号对应-24dBFS数字音频信号

13.电源电压                        AC100V~AC265V/47Hz~63Hz(双路)

物理特性

1.机箱标准                     19英寸

2.机箱尺寸                     1U(440mm×300mm×44mm)

3.整机重量                     2.2Kg

4.运行环境温度             -10℃~+50℃

5.相对湿度                     <95%

6.海拔高度                     <4500m
