300W数字电视发射机(柜机)

型号:ZHC518D-300W

规格:模块化

参考价:¥请询价

产品简介:本产品采用全新方案设计,积木化组合,配用符合DTMB国标激励器的地面数字电视激励器(主备激励器自动切换);智能化的自动控制系统,完善的VSWR、过温、过压、过流、过激励等各种保护功能,提供串口和TCP/IP接口遥控遥测。

ZHC518D-300W 300瓦数字电视发射机

一、概述

本产品采用全新方案设计,积木化组合,配用符合DTMB国标激励器的地面数字电视激励器(主备激励器自动切换);智能化的自动控制系统,完善的VSWR、过温、过压、过流、过激励等各种保护功能,提供串口和TCP/IP接口遥控遥测。

本产品具有优良的性能指标和较高可靠性,功放并联冗余设计冗余量大,电源备份冗余设计可靠性高。功放末级采用四只AMPLEON第九代技术的大功率场效应管(LDMOS)BLF888D合成输出300W功率,单只功放管doherty类功放输出110W时工作效率高达40%,配合低损耗的大功率合成器,自动相位增益调整技术,整机效率≥20%,最高效率可达25%以上。功放开关电源支持热插拔。

本产品的功率四分配器采用微带技术,体积小、一致性和稳定性好,封装在精铣加工一体成型的铝合金屏蔽腔内便于生产测试和维护。功率四合成器采用本公司研制的悬置铜带线一次合成的全带宽功率合成器具有损耗小(≤0.1dB)、驻波小(≤1.10 全带宽内),隔离度高(≥26dB),相位差小≤3°、功率容量大的特点,特别适合在全固态数字电视发射机使用。

本产品控制系统的自动增益控制功率输出稳定,故障时自动降低功率,自适应带肩校正。

本产品具有完善的多种检测和过流、过温、过功率等保护功能。八寸大触摸屏提供友好的人机界面,实时显示整机和功放组件的工作状态。本产品采用1只19in标准机柜安装(高度选),适合各级电视台数字电视播出用。

   本产品具有完善的三级避雷防护体系,第一级:在机柜交流电源进线处设置有进口1+1型避雷器,通过避雷器的指示窗口可随时查看避雷器状态进行更换。第二级:在开关电源以及各个设备的交流输入接口全部设置避雷压敏电阻,吸收浪涌电流。第三级:在电路板上的各种输入输出接口全部采用避雷管进行避雷隔离,消除各种信号线引入的残余浪涌电流。从而对发射机形成了全面的避雷防护。

本产品支持多频网(MFN)或单频网(SFN)组网方式。

全固态数字电视发射机,全带宽工作

自适应预失真校正,1+1激励器自动切换

高线性高效率LDMOS功放,热插拔功放模块,热插拔1+1并联开关稳压电源,高整机效率

计算机远程遥测遥控,网络化接口与软件

良好的人机界面,一键全自动开关机

多重保护(过压、过流、过热、大驻波比...)高可靠性,可24小时连续工作。



二、产品标准

GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》

GB/T 28435-2012 《地面数字电视广播发射机技术要求和测量方法》

GB/T 14433-1993 《彩色电视广播覆盖网技术规定》

GB/T 12566-1990 《声音和电视广播发射设备信号链接口》

GB/T 28436-2012《地面数字电视广播激励器技术要求和测量方法》



三、发射机技术指标

1、一般指标

1)环境条件

环境温度

正常工作:-10℃~+60℃;

允许工作:-20℃~+70℃;

相对湿度

正常工作:≤90%(20℃);

允许工作:≤95%(无结露);

大气压力:86kPa~106kPa。

2)电源

单相AC220V±20% 50±3Hz


2、技术指标

1)  主要技术指标

地面数字电视广播发射机性能指标(见表1)。


表1 地面数字电视广播发射机性能指标

序号

项目

指标

1

工作频率

符合GB/T 14433-1993有关规定。

2

单频网模式频率调节步长

1Hz

3

频率稳定度(3个月)

①采用内部参考源时,频率稳定度≤1´10-7

②采用外接参考源时,频率稳定度≤1´10-10

4

频率准确度

①对于MFN模式,频率准确度≤±100Hz;

②对于SFN模式,频率准确度≤±1Hz。

5

本振相位噪声

具体指标见2)本振相位噪声

(表2发射机相位噪声指标

6

射频输出功率稳定度

≤±0.5dB

7

输出负载的反射损耗(8MHz带内)

正常工作:≥26dB;

允许工作:≥20dB。

8

带肩(在偏离中心频率±4.2MHz处;在滤波器之前测量)

≤-36dB

9

带内不平坦度(fc±3.591MHz)

在±0.5dB以内(非双导频模式下)

10

带外频谱特性

符合GB20600-2006中带外频谱模板

有关规定。

11

调制误差率(MER)

≥32dB

12

邻频道内的发射功率

邻频道内的发射功率与带内发射功率的比≤-45dB,满足邻频道内的发射功率≤13mW。

13

邻频道外的发射功率

邻频道外的发射功率与带内发射功率的比≤-60dB,或满足邻频道外的发射功率≤13mW。

14

整机效率

20

15

整机耗能

<1500W

注:10、12、13项应在滤波器之后测量,其余在滤波器之前测量。


2)  本振相位噪声。

本振相位噪声指标(见表2)。


表2  发射机相位噪声指标

序号

偏移中心频率(Hz)

本振相位噪声(dBc/Hz)

1

10

< -60

2

100

<-75

3

1k

< -85

4

10k

< -95

5

100k

< -110

6

1M

< -115

3)  整机输出接口:ф40直馈 50Ω。

4)  标准19英寸机柜,570mm(宽)×1300 mm(高)×900 mm(深)。



四、整机性能

1、  技术指标符合GB/T 28435-2012 《地面数字电视广播发射机技术要求和测量方法》。

2、  整机为UHF全频段发射机,不改动硬件的情况下,在470~798MHz频率范围任意频点均能正常工作,且在指定的任意频点使用均能达到指标要求,整机效率≥20%(按照GB/T 28435-2012地面数字电视广播发射机技术要求和测量方法相关要求进行测量)。

3、  整机配备主备两台激励器和一台射频切换器。激励器无射频信号可手动/自动/遥控三种方式切换。

4、  整机面板具有“开机”和“关机”两个独立的常开物理按键,可以实现有电时一键开机和开机状态下一键关机功能。按键具有一定的防触碰保护,并将按键的四个接线端用2EDGWC-5.08-4P从发射背板引出。具有功放电源工作状态指示触点,具有总RF输出功率、反射功率对应模拟直流电压(满功率时为+3V±10%)指示在发射背板用2EDGWC-5.08-6P接口输出。

5、  远程监控发射机具备远程遥控遥测功能,主要功能包括:发射机基本工作环境监测、发射机工作状态监测、信号流程监测、发射机保护及故障报警等。可提供整机和激励器的通讯接口协议文档,并提供上位机监控软件,同时提供协议转换盒。

6、  具有总RF输出和反射输出监测接口,采用N-K型50Ω座。发射满功率时监测接口输出0dBm±10%。

7、 整机主要部件:

1) 功放单元与合成器的连接采用硬连接方式。

2) 激励器与功放单元之间无中间级放大器。

3)  功放开关电源采用直接热拔插,具有防浪涌、过压、过流、欠压、缺相等保护功能。


8、功率输出:300W(最大330W并符合GB/T 28435-2012要求)可调。

9、冷却方式:强迫风冷,采用低噪高效轴流风机。

10、      整机开机时间小于90秒

11、     主控单元性能:

1)   显示器尺寸:8,分辨率大于等于1024*768

2)   具有手动应急操作系统,在自动系统控制失控的情况下能通过手动逻控系统恢复发射机的正常播出;

3)   系统须保持最后的播出参数,可远程和本地面板设置所有参数,远程设置参数和本地设置参数相关联。

4)   可灵活设置开关机时间,星期一至星期日内每天五段的时间设置;

5)   整机开启时间小于90秒;

6)   所有的参数修改须2次输入确定;

7)   有完善的防干扰措施,确保发射机设定的参数非人员改动而发生变化;

8)   主控单元的主要显示功能包括以下方面:

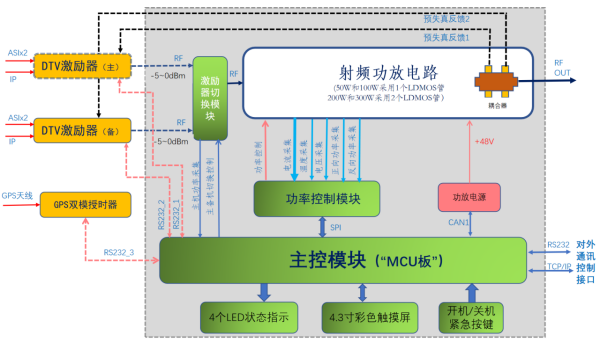

(1)  显示完整的整机方框工作原理图(含报警功能),图形拟物实时显示状态;

(2)  显示完整的主备激励器各项主要参数包括发射频率、码率、调制参数等;

(3)  显示完整的功放模块各项主要参数,包括电压、电流、正向功率、反向功率、温度等;

(4)  显示供电主要参数,包括电压、电流、功率因数、效率等;

(5)  提供发射机工作状态的实时监控和报警功能,具有发射机主要工作参数、信号输入监测及发射机各部件的工作状态检测。发生异常情况时,给出报警指示,报警情况可以通过远程控制端口进行查询。监控内容(报警条件)有:码流输入(输入中断、非TS流格式、码流输入溢出、过低报警、)、参考时钟(失效)、射频本振(失锁)、电源工作状态(过流、过压、过载、过热)、温度告警(过热)、单频网下(无法解析SIP、1PPS丢失、外时钟参考丢失、系统时钟监测报警,外部10MHz监测报警,单频网同步监测报警)、输出功率(过功率、欠功率、无射频输出原因监测)、反射功率(过反射)、功放状态(过流、过温、过激励、过功率)等。

9)   整机主要保护功能包括限以下方面:

整机具有包括过流、过压、过温、过驻波比、过激励、缺相及防雷措施等多种保护功能,可确保发射机安全稳定可靠工作。

10)  功率控制:输出功率可由人工调整设置,并在开机运行时保持稳定,波动范围小于10%。

11)  发射机在检测到故障启动整机保护功能后,在播音时段内自动重启自动检测诊断整机三次,若检测正常则恢复正常的播音;发射机断电后三次重启标记自动复位。

12、组网方式:具备多频网(MFN)和单频网(SFN)组网方式。

13、整机对外只有一个监控IP,而且同一IP段内其它IP地址资源不被整机其他设备或组件占用。

14、输出接口:直馈输出:ф40直馈50Ω。

15、机柜釆用喷塑冷轧钢作为机柜骨架,机壳主要材质1.2mm高强度不锈钢板等,表面均采用“三防”处理,防腐性能良好。

16、工作噪声:整机工作噪声<60dBa。

17、发射机在三防设计方面按照《军用电子设备三防设计的管理规定SJ 20812—2002》标准规定执行,所有金属件均采取严格的表面涂覆处理,大电流的功放模块采用全金属散热器封闭腔体设计,结构连接紧密,隔绝粉尘进入腔体的途径。

18、完善的防雷措施。

19、其他性能:

1)  设备工作参数不受断电影响,在断电恢复后,可自动恢复断电前工作状态。

2)  具有良好安全性能,符合标准GB 9159-2008;具有良好的电磁兼容特性,辐射骚扰、电源端口骚扰以及电信端口骚扰都达到或超过标准GB9254-2008、GB/T 12572-2008的相应要求。
