产品概述

ZHC358C多路FM监测分析仪，是专为广播电台、监测台等设计的、通过解调调频信号检测出详细调频解调参数的专用监测分析设备。

该设备采用最新DSP处理功能的接收芯片，可同时解调8路调频信号，接收灵敏度高。能检测所接收调频信号的场强、信噪比、频偏、多径干扰、导频状态、立体声饱和度、音频电平等参数，并通过配套专用软件实时读取、显示和报警（报警阈值自定义）。

该机内置WIFI和4G模块，可将相关参数上传阿里云，实现手机等移动客户端的实时监测和报警，为管理人员的监测工作带来极大的便利。

免费提供通讯接口协议，该多路FM监测分析仪可作为监控系统数据采集设备使用。

功能特点：

l 采用高速MCU处理器控制，性能稳定可靠。

l 内置接收天线放大电路提高了接收灵敏度，可在射频噪音严重时良好接收。

l 8路调频信号场强、信噪比、频偏、多径干扰、导频状态、立体声饱和度、音频电平等实时检测报警。

l RS232、RS485、TCP/IP通讯接口，免费提供配套专业监测软件及通讯协议。

l 内置WIFI和4G模块，通过阿里云平台，实现手机云监测功能（选配）。

l 当机房或监测点意外停电时，可主动将停电信息推送到指定手机。

l 面板指示灯清晰显示设备联网、数据上云和解调接收等各种状态。

l 采用双电源冗余设计，提高设备稳定性。

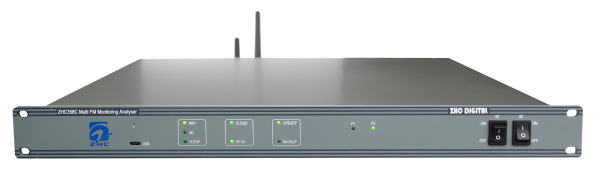

设备面板介绍：

1、WIFI,4G,TCP/IP：公网连接指示灯，启用时亮灯，否则灭灯；
2、CLOUD：云端连接指示灯，正常时亮灯，异常时闪烁；

3、RF IN：通道信号接收指示灯，正常时亮灯，反之灭灯；
4、CREADY：备用电源充电状态指示灯，充电完成时亮灯，充电中闪烁；
5、BACKUP：备用电源供电状态指示灯，备用电源供电时亮灯，反之灭灯；
6、P1,P2：双电源供电指示灯，供电时亮灯，反之灭灯；
7、USB：TYPE-C USB接口，用于串口配置参数。

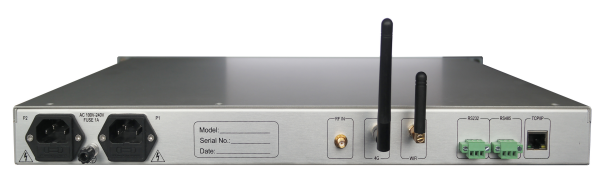

1、P1,P2：双电源220V输入；
2、RF IN：调频接收天线输入；

3、4G,WIFI：4G,WIFI接收天线；
4、RS232，RS485：串口通讯，默认波特率9600，地址01。
5、TCP/IP：网口通讯，常用于设备参数配置，默认地址为192.168.1.14，5060。

主要技术参数

1. 接收频率范围             87MHz～108MHz

2. 接收灵敏度               2uV

3. 接收射频信噪比           >3dB

4. 去加重                   0uS、50uS、75uS可调

5. 场强、信噪比、频偏、多径干扰、导频状态、立体声饱和度、音频电平等检测功能

6. 通讯接口                 RS232、RS485、TCP/IP

7. 信号天线                调频接收天线、4G天线、WIFI天线

8. 设备电源                AC220V/50Hz（双路）

9. 设备功耗                5W

10. 机箱                   19英寸标准机箱，高度1U

专业监测软件

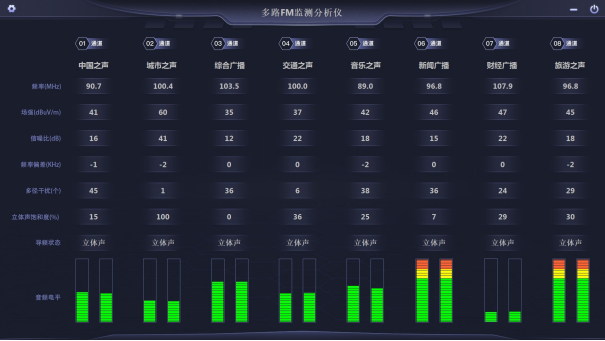

云监测系统

Ø 系统功能

l  授权手机可实时查看多个监测点或机房的多套节目的调频解调参数。

l 当某套节目的调频解调参数出现异常时，可主动推送报警信息到指定手机。

l 当监测点或机房意外停电时，可主动将停电信息推送到指定手机。

Ø 系统组成

系统由三部分组成：监测手机，云平台监测管理系统软件，多路FM监测分析仪。

l 监测手机：用于监测1~16台多路FM监测分析仪的检测参数、接收报警信息。

（监测多于16台可定制）

l 云平台监测管理系统软件：监测手机授权管理，多路FM监测分析仪的系统配置，汇总各台设备上传的数据和报警信息并转发到监测手机。

l 多路FM监测分析仪：收集8套频率的调频解调参数和报警信息并发送到云端。

Ø 系统框图

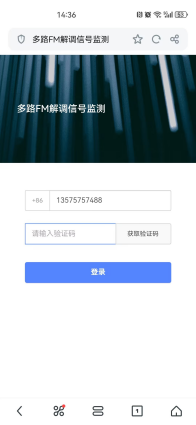

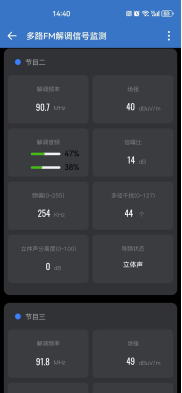

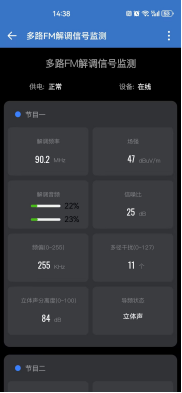

Ø 手机端展示
